高精度压力扫描阀，工业测量的精密听诊器

高精度压力扫描阀是工业测量领域的关键设备，被誉为“工业听诊器”，能够实时、精准地监测复杂系统中的压力变化。其核心优势在于多通道同步采集能力（通常支持16-64路信号）、微秒级响应速度以及±0.05%FS的超高精度，可适应-70kPa至20MPa的宽量程范围。采用温度补偿技术和航空航天级密封材料，确保在极端工况下的稳定性，已广泛应用于风洞试验、航空发动机测试、能源管道监测等场景。通过模块化设计支持以太网/PROFINET通讯，配合专用分析软件可实现压力场三维重构，为工业设备状态诊断提供数据基石。典型应用案例显示，其数据采样率可达50kHz，较传统压力传感器效率提升80%，显著缩短了工业系统的故障诊断周期。

一、当工厂设备开始“呼吸”——压力测量的重要性

想象一下，你站在一座大型化工厂的控制室里，耳边是管道中流体流动的嗡鸣声，仪表盘上的数字不断跳动，突然，某个区域的压力值开始异常波动——是管道堵塞？阀门故障？还是泵机效率下降？这时候，工程师需要的不只是一块普通压力表，而是一个能同时监测几十个测点、精度高达0.1%的“超级传感器”——高精度压力扫描阀。

这种设备就像给工业系统装上了一组“精密听诊器”，能实时捕捉气体或液体压力的细微变化，无论是飞机发动机的进气压力测试，还是半导体制造中的洁净室气流控制，它都能提供关键数据，但它的工作原理是什么？为什么它比传统压力传感器更强大？让我们拆解这个“工业神器”的奥秘。

二、高精度压力扫描阀是什么？

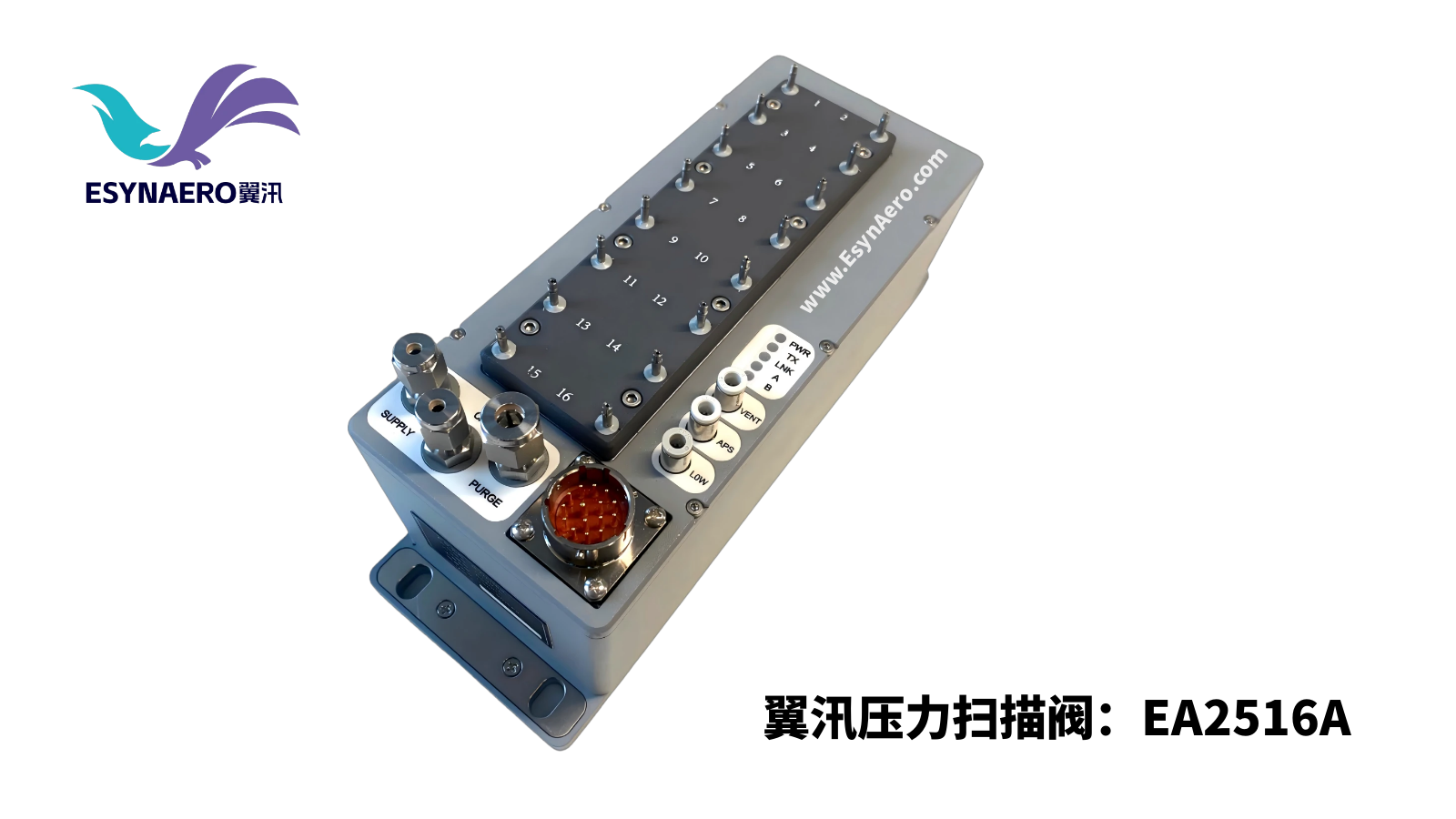

高精度压力扫描阀（High-Accuracy Pressure Scanner）是一种能同时连接多个压力测点，并快速、精确地轮流采集数据的设备，它的核心能力可以概括为：

多通道扫描：一台设备可集成16、32甚至64个测压端口，避免安装大量独立传感器的麻烦。

高速切换：每秒可切换数十个测点，适合瞬态压力监测（比如风洞实验中的气流脉动）。

微米级敏感：采用硅压阻或电容式传感技术，精度可达满量程的±0.05%~0.1%。

抗干扰设计：通过温度补偿、数字滤波等技术，减少环境噪声的影响。

1. 它的“工作日常”是怎样的？

以汽车发动机测试为例：

- 工程师在进气歧管、气缸、排气阀等位置布置20个测压点，所有管线汇总到扫描阀的输入端。

- 扫描阀以每秒100次的频率轮流“询问”每个测点，数据实时传输到电脑，生成压力变化曲线。

- 如果某个气缸压力异常偏低，系统会立刻报警——可能是喷油嘴堵塞或火花塞故障。

这种效率，传统单点压力传感器根本无法比拟。

三、拆解内部：它凭什么这么准？

高精度压力扫描阀的“超能力”来自三大核心技术：

1. 传感单元：硅压阻片的“微观变形术”

核心传感器是一块指甲盖大小的硅片，表面刻蚀有应变电阻，当压力作用时，硅片微微弯曲，电阻值随之变化——这种变化被放大电路捕捉，换算成压力值。

为什么用硅？ 硅的压阻效应比金属敏感10倍，且温度稳定性好。

精度保障：先进的激光修调技术可校准每个通道的零点和灵敏度，确保一致性。

2. 多路切换器：压力数据的“交通指挥”

想象一个高速旋转的开关，轮流把20条水管接到同一块压力表上——扫描阀的多路切换器就是这个原理，但速度更快（微秒级切换）、寿命更长（可达千万次循环）。

关键挑战：切换时不能引入压力波动，否则数据会“跳变”，高端型号采用电磁阀+缓冲腔设计，确保无缝衔接。

3. 温度补偿：对抗“热胀冷缩”的数学魔法

温度变化会导致传感器输出漂移，扫描阀的解决办法是：

- 内置温度传感器实时监测环境；

- 通过算法自动修正读数（比如某型号在-20℃~80℃范围内漂移小于0.01%/℃）。

四、典型应用：从飞机翅膀到奶茶灌装线

1. 航空航天：捕捉每一丝气流扰动

风洞试验：在飞机机翼表面布置200个测压点，扫描阀帮助优化气动外形。

发动机监测：涡轮叶片承受的压力脉动可能只有几帕（约等于一张A4纸的重量），但扫描阀能精准捕捉。

2. 能源行业：输油管道的“健康体检”

- 在长达百公里的天然气管道中，扫描阀安装在关键节点，监测压力波速——如果某处反射波异常，可能是泄漏或堵塞。

3. 消费制造：让瓶装饮料“压力恰到好处”

- 碳酸饮料灌装时，瓶内压力必须稳定在3.5±0.1 bar，否则可能爆瓶或没气泡，扫描阀以0.01 bar的精度控制生产线。

五、选购指南：别被参数表忽悠了

市场上扫描阀型号繁多，选型时要问清几个问题：

1、精度是“读数%”还是“满量程%”？

- 满量程1MPa、精度0.1%FS = 最大误差1kPa；若实际压力100kPa，误差仍1kPa（实际是1%误差）。

2、切换速度是否够快？

- 测量爆炸冲击波需要1MHz采样率，但普通工业过程10Hz足矣。

3、耐腐蚀吗？

- 测酸性气体需哈氏合金膜片，普通不锈钢可能半年就锈穿。

六、未来趋势：更智能、更“傻瓜”

下一代扫描阀正朝着两个方向进化：

AI化：直接内嵌诊断算法，比如识别“压力曲线中的水泵气蚀特征”。

无线化：采用LoRa或5G传输数据，减少布线成本（比如用于海上风电平台）。

看不见的“压力侦探”

高精度压力扫描阀或许藏在实验室角落或工厂管廊中，默默守护着无数关键系统，它像一位不知疲倦的侦探，从微小的压力波动中揪出故障苗头，下次当你拧开一瓶完美气泡的啤酒，或乘坐一架平稳降落的飞机时，或许可以想象——背后就有这样一台设备，正在以0.1%的精度，确保一切恰到好处。
